项目 技术参数
光纤 4芯 6芯 8芯 12芯
缆径 4.7±0.2mm 5.2±0.2mm 5.8±0.2mm 6.3±0.2mm
缆重 17.6kg 22.8kg 26.7kg 32.7kg
芳纶 1580dtex×8 1580dtex×10 1580dtex×10 1580dtex×14
光缆外护颜色 OM1/OM2多模为橙色、OM3多模为水绿色、OS2单模为黄色
光缆外护套 PVC/低烟无卤(LSZH)
光学特性
参数 波长 G652 G655 50/125μm 62.5/125 μm
衰减
(+20℃) @ 850 nm ≤ 3.0 dB/km ≤ 3.0 dB/km
@1300 nm ≤ 1.0 dB/km ≤ 1.0 dB/km
@1310 nm ≤ 0.36 dB/km ≤ 0.40 dB/km
@1550 nm ≤ 0.22 dB/km ≤ 0.23 dB/km
带宽(A级) @ 850 nm ≥ 500 MHz·km ≥ 200 MHz·km
@1300 nm ≥ 1000 MHz·km ≥ 600 MHz·km
数值孔径 0.200 ± 0.015 NA 0.275 ± 0.015 NA
光缆截止波长 ≤ 1260 nm ≤ 1450 nm
使用特性

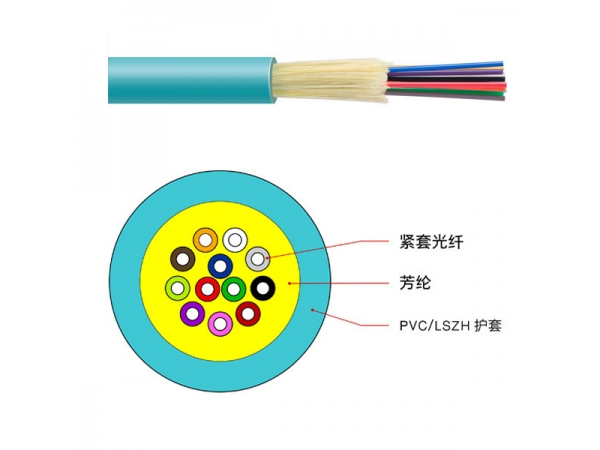

◆用外径为250μm的紫外光固化一次涂覆光纤直接紧套一层材料制成900μm紧套光纤。

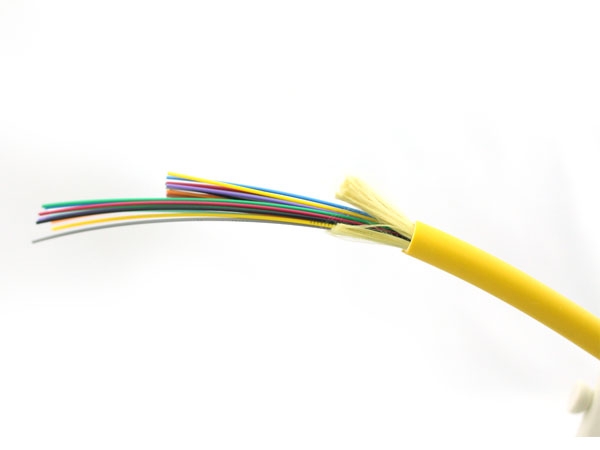

◆ 以紧套光纤为单元,在单根或多根紧套光纤四周布放适当的抗张力材料,挤制一层护套料,制成单芯或多芯紧套光缆。
◆ 单根光缆最大纤芯数达到144芯。
技术标准
YD/T 1258-2003
GB/T 9771-2008
